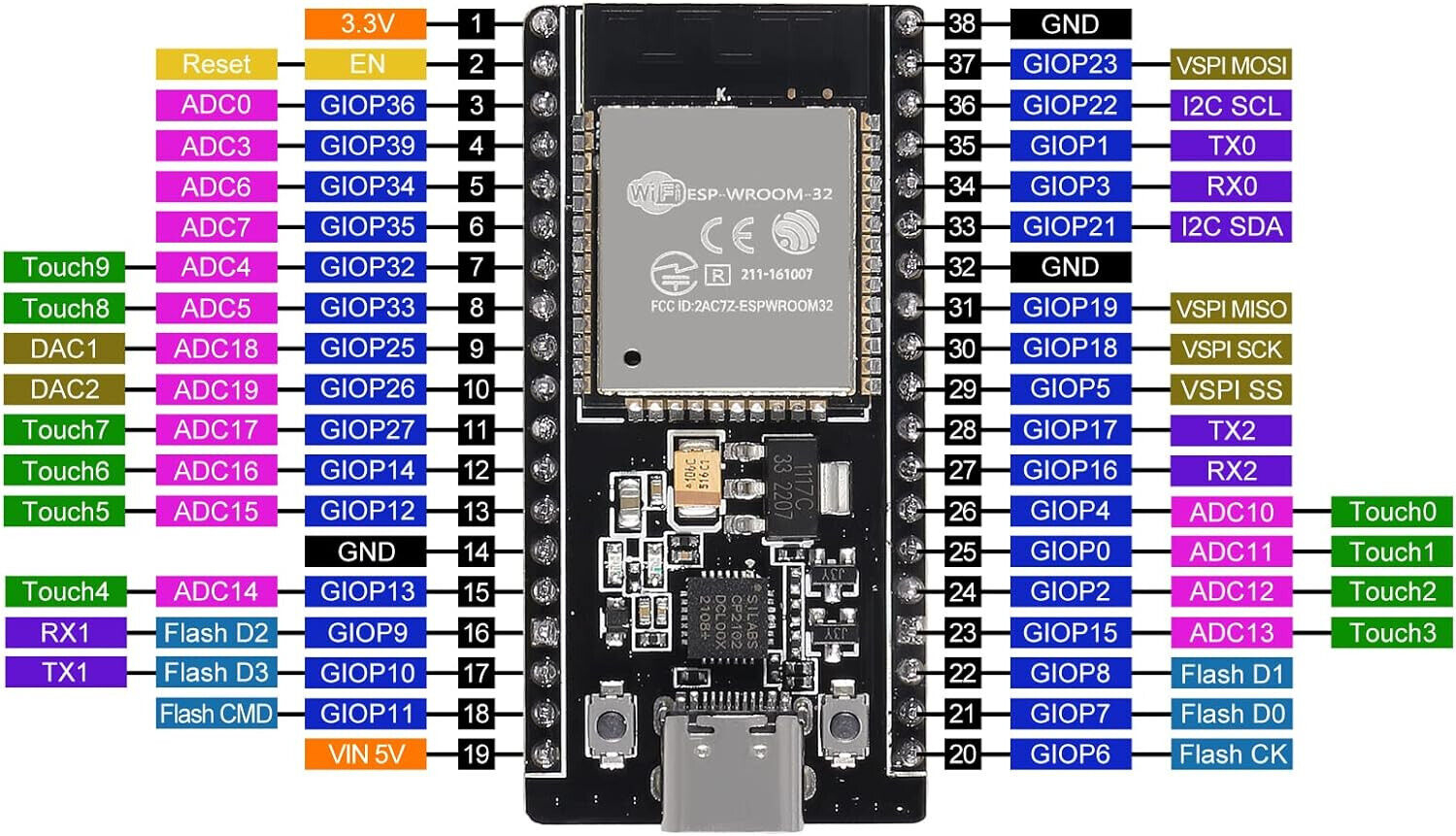

- 제 목 esp32 38pin
- 작성자 관리자 등록일 2025-02-02/09:54 조회수 71
- 링크#1 https://bota.tistory.com/2312[1]

LVGL ILI9341 <=> ESP32
T_IRQ:========>연결안함
T_DO:========>39 VN
T_DIN:========>32
T_CS :========>33
T_CLK :========>25
SDO(MISO):=====> 연결안함
LED :==========>27
SCK :==========>14
SDI(MOSI):======> 13
DC:===========> 2
RESET :========>12
CS:===========> 15
GND:==========> GND
VCC:==========> 3V3
https://www.youtube.com/watch?v=x_dfcz63atI
T_IRQ:========>연결안함
T_DO:========>39 VN
T_DIN:========>32
T_CS :========>33
T_CLK :========>25
SDO(MISO):=====> 연결안함
LED :==========>27
SCK :==========>14
SDI(MOSI):======> 13
DC:===========> 2
RESET :========>12
CS:===========> 15
GND:==========> GND
VCC:==========> 3V3
https://www.youtube.com/watch?v=x_dfcz63atI
